پل های قوسی کیلومتر
32 ،
35 ، 50 ،
58 راه
آهن میانه - تبریز
مشخصات
عمومی :
- دو عدد تير جعبه هر يک به ارتفاع
2/7
متر و عرض
2
متر
- طول کلی هر پل
340
متر با دهانه های
40
متری
- ارتفاع بلندترين پايه
40
متر
- وزن کلي هر دستگاه پل
1300
تن و در مجموع
5200
تن

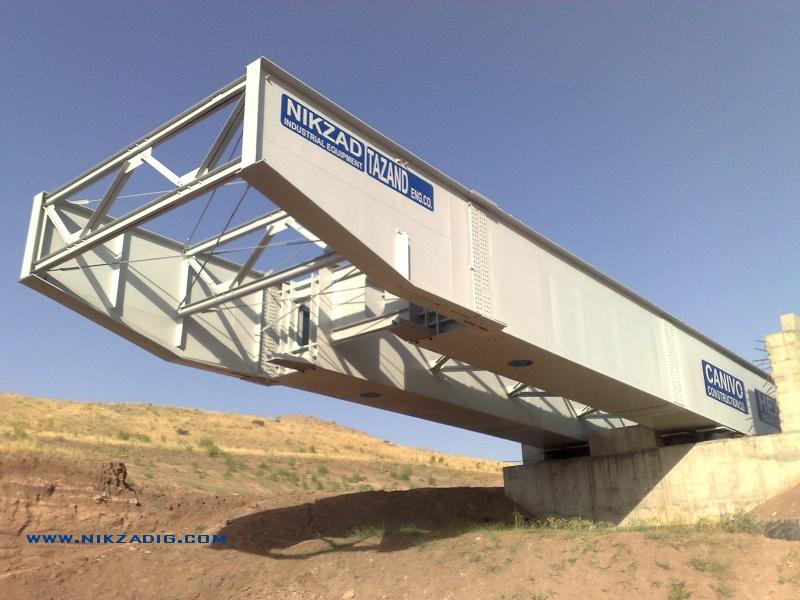

- سيستم نصب پوشينگ ( پيشرانی ) توسط جکهای هيدروليکی و غلطکهای زير تيرها
- شروع پروژه ارديبهشت
88
پل های قوسی راه آهن ميانه - تبريز برای اولين بار در ايران با روش
نصب پيشرانی توسط اين شرکت ساخته و نصب شده است . کليه عمليات

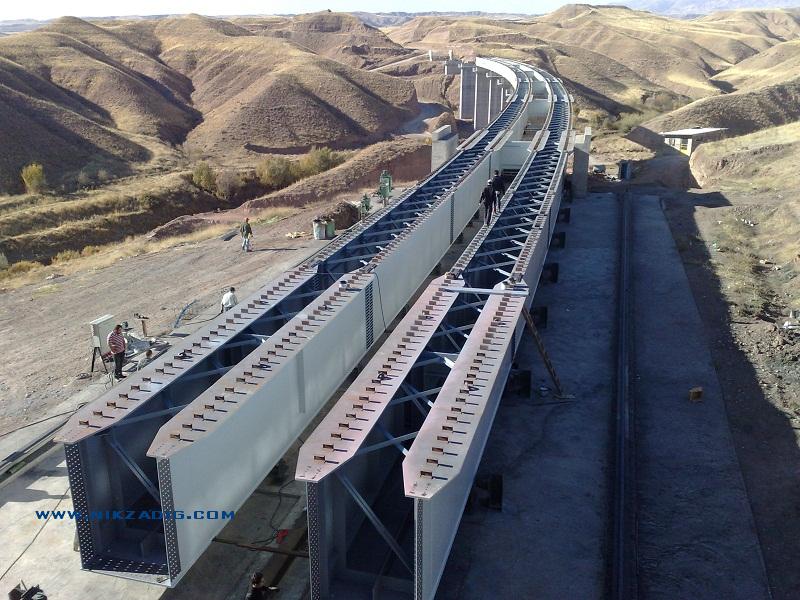

ساخت ، پيش مونتاژ روی سکوی پيشرانی ، عمليات پيشرانی روی پايه ها و در
نهايت استقرار عرشة فلزی روی پايه ها توسط کارخانه صنعتی نيکزاد و
تماماً با تجهيزات ساخت اين شرکت انجام شده است . اين تجهيزات شامل

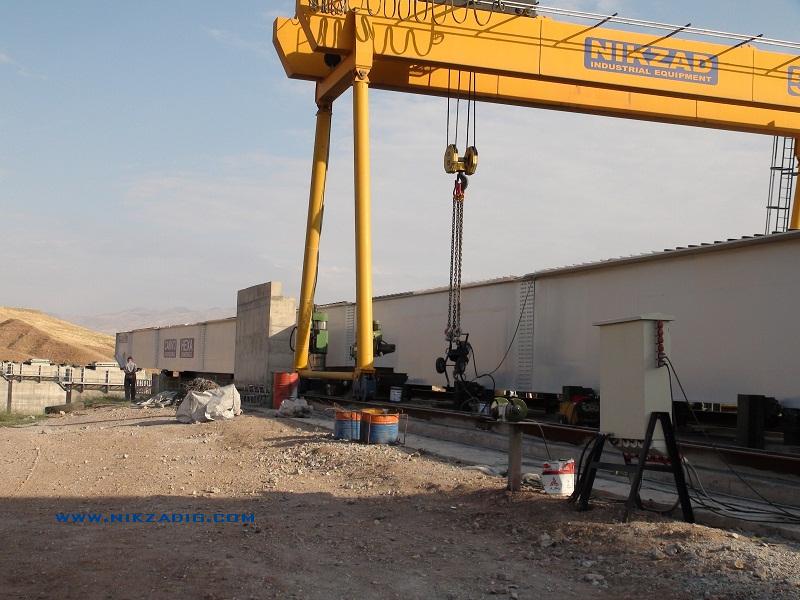

جرثقيل دروازه ای
65

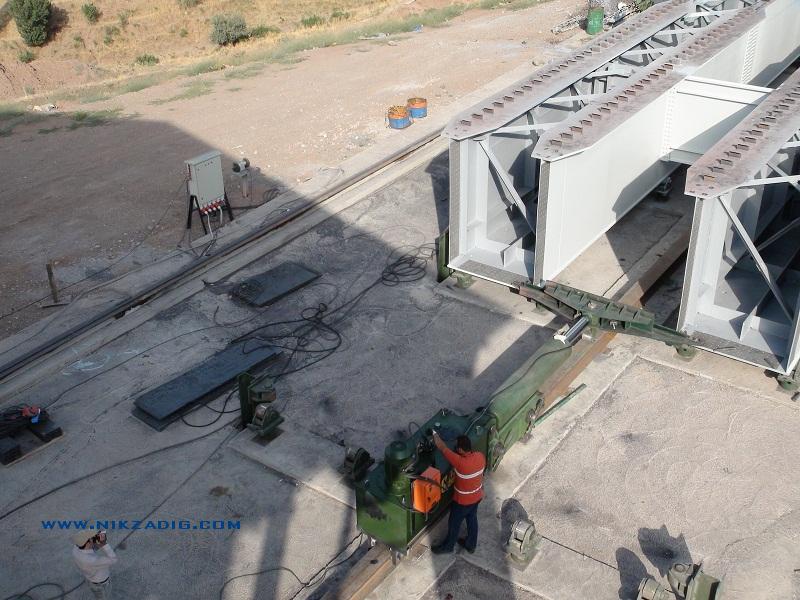

تن ، یک دستگاه جک هيدروليک
250
تن و سيستم ترمزهای خاص جهت قفل کردن جک جهت هل دادن تيرجعبه ها روی
پایه ها ، رولرهای تک و دوبل زير تيرها و جک های بشقابی جهت خارج کردن
رولرها از زير تيرها در پايان عمليات پيشرانی و استقرار تيرجعبه ها روی
نئوپرنها میباشد .

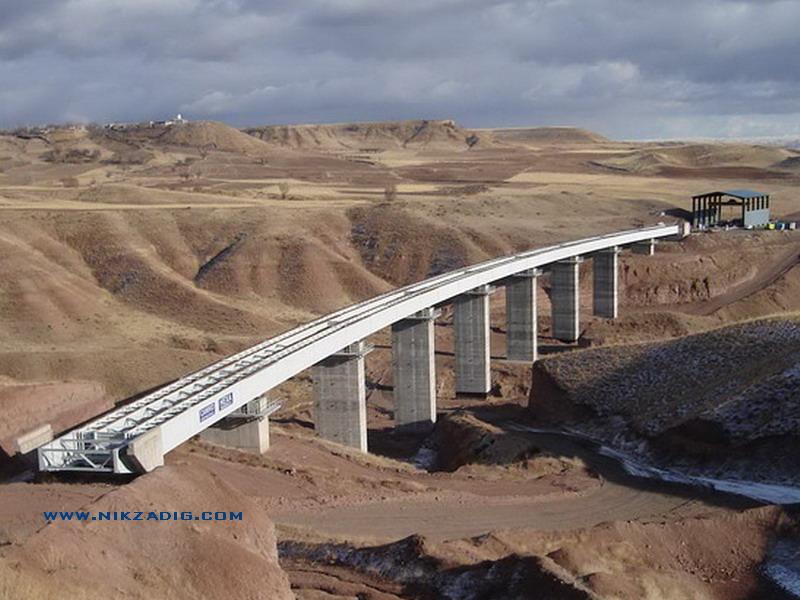

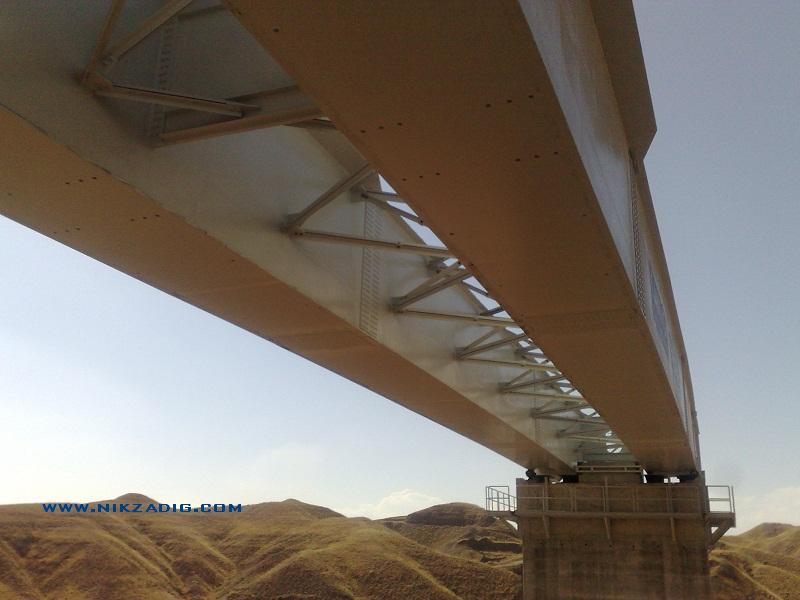

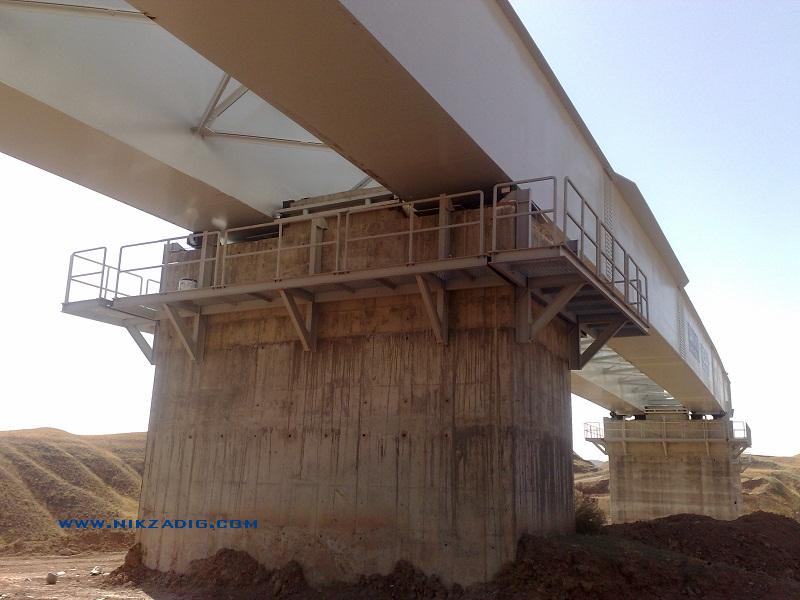

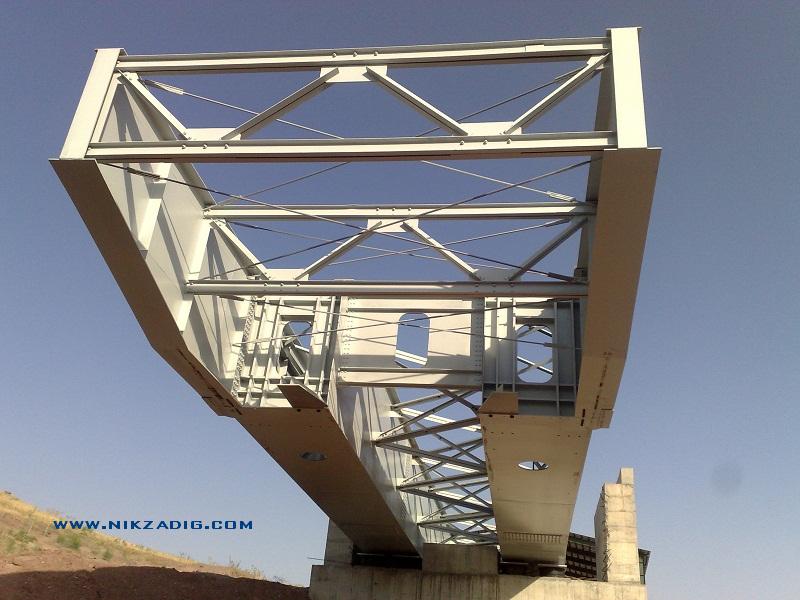

نمونه ای از عکسهای پل کيلومتر
32
